原油(成品油)外输计量撬


计量系统是一个包括高精度流量计量撬和流量校验体积管撬集成的“工程”,以其高精度、高重复性和稳定性广泛应用于石油天然气工业原油和成品油外输计量,目前海内外近80%的贸易交接均采用计量撬装系统的形式。

应用:

应用于原油、成品油等输入输出的计量,可以作为油田、炼厂以及输送交接部门的通用设备配置。


特点:

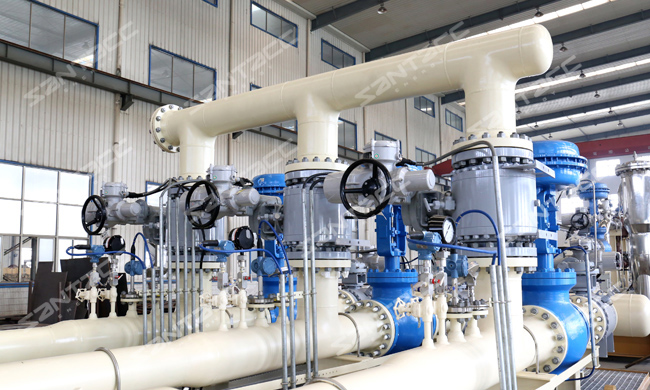

该计量校验模块采用先进的模块化设计理念进行设计、模块化的制造技术进行制造。模块由计量撬、体积管撬和控制系统组成,具有精度高、重复性好、可靠性高的特点。


2. 主要构件

计量撬针对不同的计量介质可以选配不同类型的流量计,例如速度式、容积式、质量式、超声波式流量计等等,用以提高不同介质的计量精度。


  • +/- 0.2%线型度

  • 10:1量程比

  • +/- 0.15%线型度

  • 重复性: +/-0.02%

  • 管段式设计,集成设计的传感器

  • 使用传输时间法超声测量技术

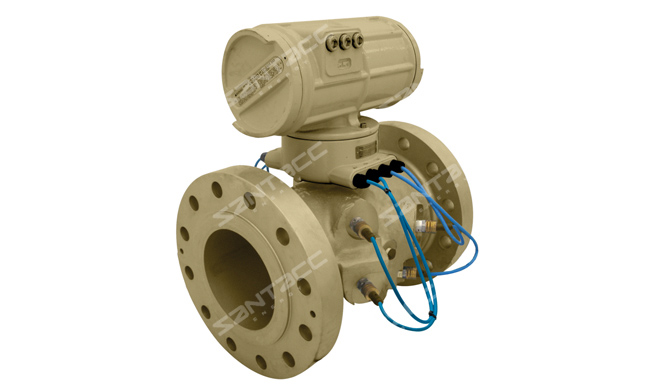

  • 超声波流量计

  • 高精度和高可靠性设计

  • 20:1量程比

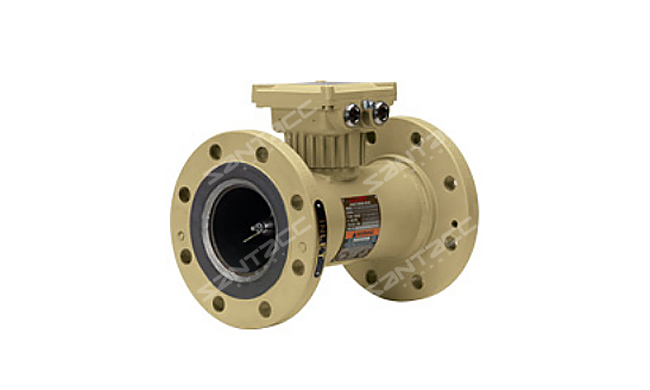

  • 涡轮流量计

  • 精度高,重复性好

  • 量程比 10:1

  • 尺寸为 1 至 18 英寸

  • 线性度:± 0.25%

  • 重复性:± 0.02%

  • 可选择双向流模式

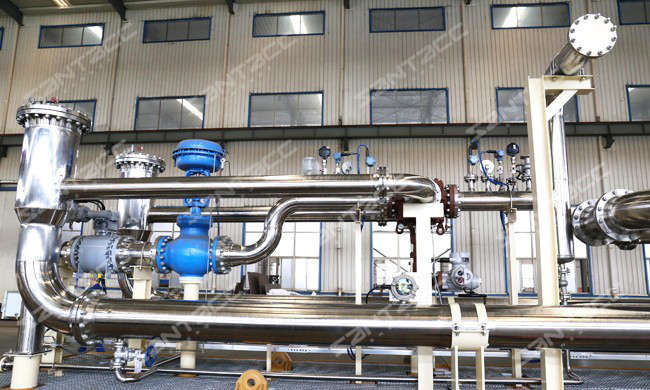

3、校验管撬全部采用不锈钢材料制造,由于应用了特殊的不锈钢加工工艺,管道内部不需要涂覆内涂层,消除了由于涂层脱落造成的精度和重复性下降的风险,保证了校验管的重复性。

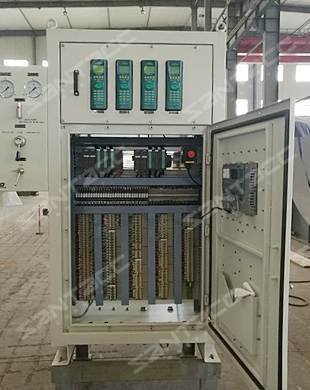

4、控制系统集成了计量撬的批处理计量功能和体积管对计量撬上各流量计的检验功能。整个控制系统采取全套冗余设计,使整个模块运行的可靠性得以极大提高。控制系统采用更先进的流量计算机和更先进的带冗余功能的PLC,实现了流量计算机之间的两两冗余备份,并且解决了不同产品的流量计算机和PLC之间的通讯难题。


5、精度

计量精度:0.15%

校验管重复性:0.02%
